整車式動態汽車衡-系統組成

采用整車稱重的方式獲得車輛總重的動態公路車輛自動衡器，基于先進的高性能嵌入式處理技術，通過實時高速動態采樣，多路信號精細重現不同時刻重量變化，實現單車通行、連續過車等復雜工況下的精準稱重。

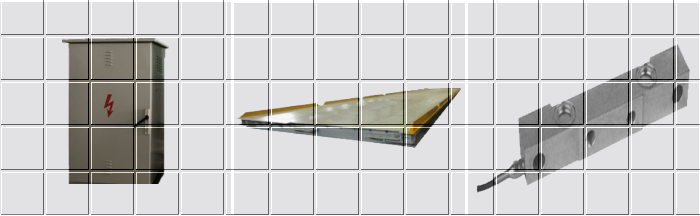

1.稱重控制器：由高速處理器、采集單元、電源模塊和通訊接 口高度集成，計算能力強、功耗低、體積小， 是整車動態稱重的核心處理控制設備。

2.秤體單元：由承重臺、U型梁、稱重傳感器、軸感應傳感 器、限位裝置等構成，從設計結構和制造工藝 上大幅增強秤體整體強度和空間平穩性。軸感應傳感器采用剪切梁式傳感器，用于輔助處理 車輛同上同下狀態，以及識別軸型（此時可不 再安裝輪胎識別器）。

3.輪胎識別器：采用壓電式傳感器，感應判斷車輛輪胎數量和類型。

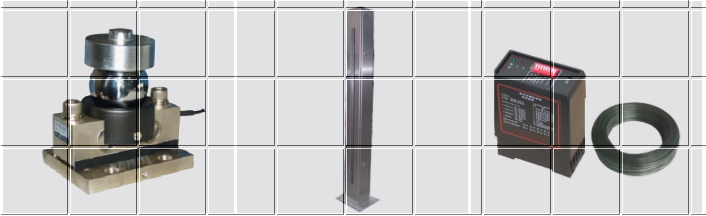

4.稱重傳感器：采用全焊接密封技術，防沖擊、防偏載性能優越的橋式稱重傳感器，安裝方便，性能可靠，適用于重載車輛的頻繁碾壓。

5.紅外車輛分離器：由成對的發射和接收裝置構成，通過檢測判斷車輛是否被紅外光幕遮擋，分離通行車輛。即使在惡劣環境下也可以正常工作，晴天可靠性達到99.9%，雨雪或大霧天氣可靠性優于99%。

6.環形線圈檢測器：車輛檢測器通過電磁感應原理檢測車輛的到來，配合紅外車輛分離器對車輛進行分離和輔助收尾。

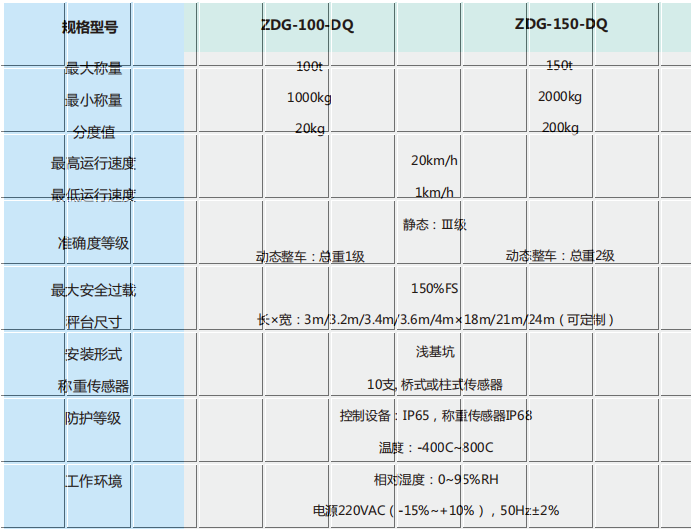

主要技術參數

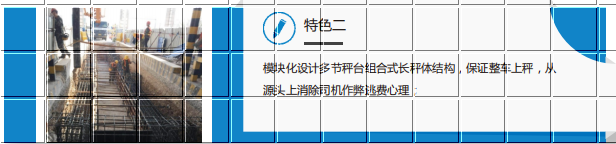

系統特色和功能

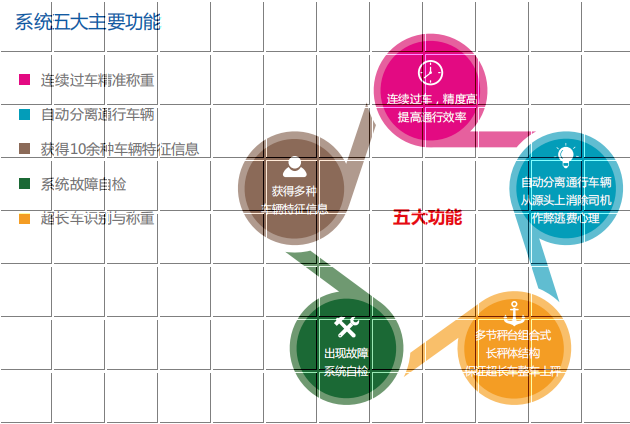

系統五大主要功能
